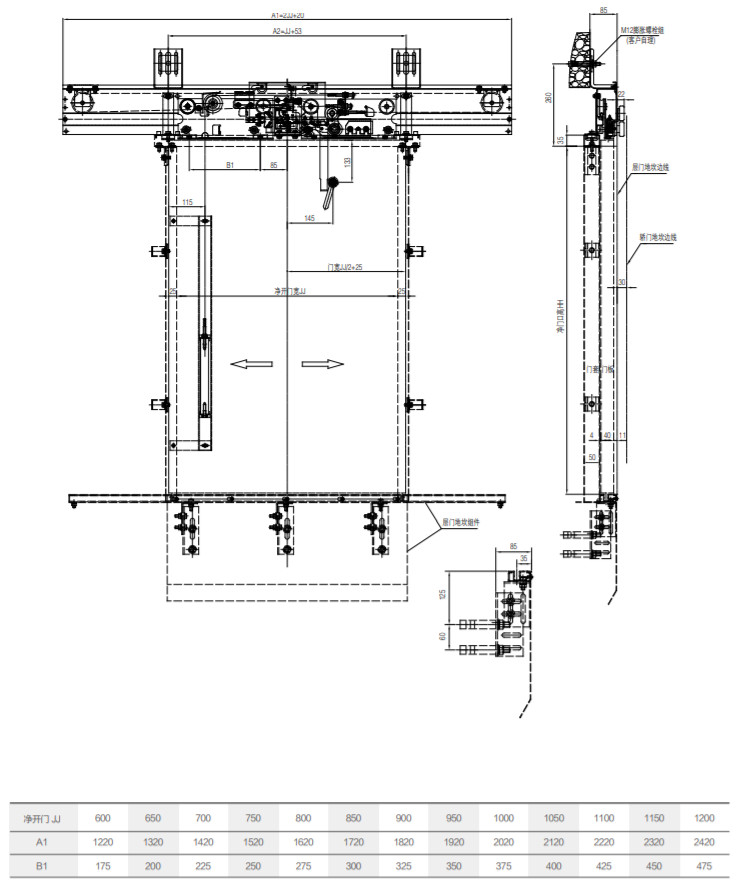

2-fløjet midteråbningsdør til reposdør THY-LD-B
1. Oplåsningsmetoden er at låse dørpanelet op og bestå en 45 kg pendulslagstest.
2. Døren tvinges til at lukke med en kraftig hammer, og den kraftige hammer og styrerøret placeres på indersiden af reposdøren.
3. Dørlåsen har bestået testen fra National Elevator Inspection Center og opnået CE- og CU-TR-certificering.
4. Gældende spænding for dørlås: ≤ AC230V, ≤ DC110V.

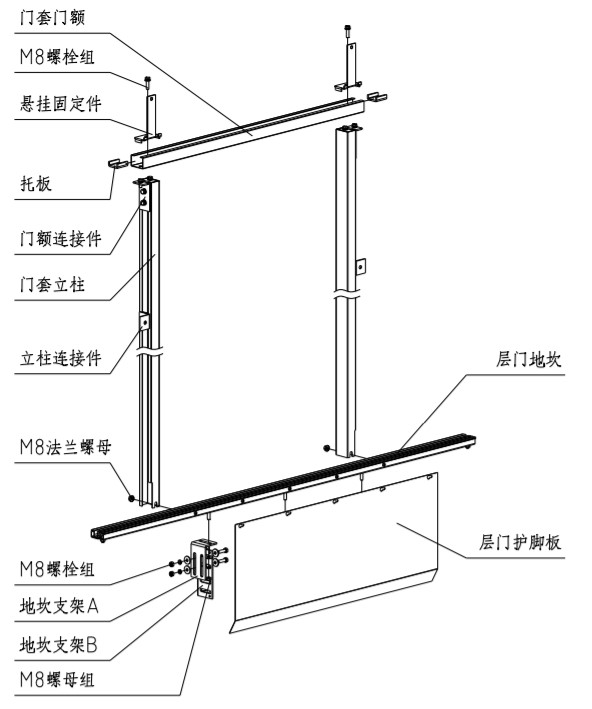

1. Montering af karm og dørbeklædning
1.1. Bestem ind- og udgangspositionen for karmen i henhold til skaktens størrelse; juster karmens midte, så den er den samme som midten af ind- og udgangen, og marker karmens midte; juster karmens niveau, så det er mindre end 1/1000; Overflade for at forhindre vand i at trænge ind i skakten.
1.2. Saml dørbeklædningssøjlen og dørbeklædningslågen med forbindelsesstykker, og monter de ophængende fastgørelsesdele; placer døren på karmen, juster dørbeklædningssøjlens lodrethed til at være mindre end 1/1000; midten af dørbeklædningen skal stemme overens med midten af ind- og udgangskarmens midtermærke; størrelsen af dørbeklædningens nederste pandeplan og karmens øverste plan er dørens nettohøjde. Når justeringen er fuldført, låses M8-flangemøtrikken. Efter justering af størrelsen fastgøres søjleforbindelsen til væggen.
1.3. Fastgør beskyttelsespladerne til reposdøren på karmen.

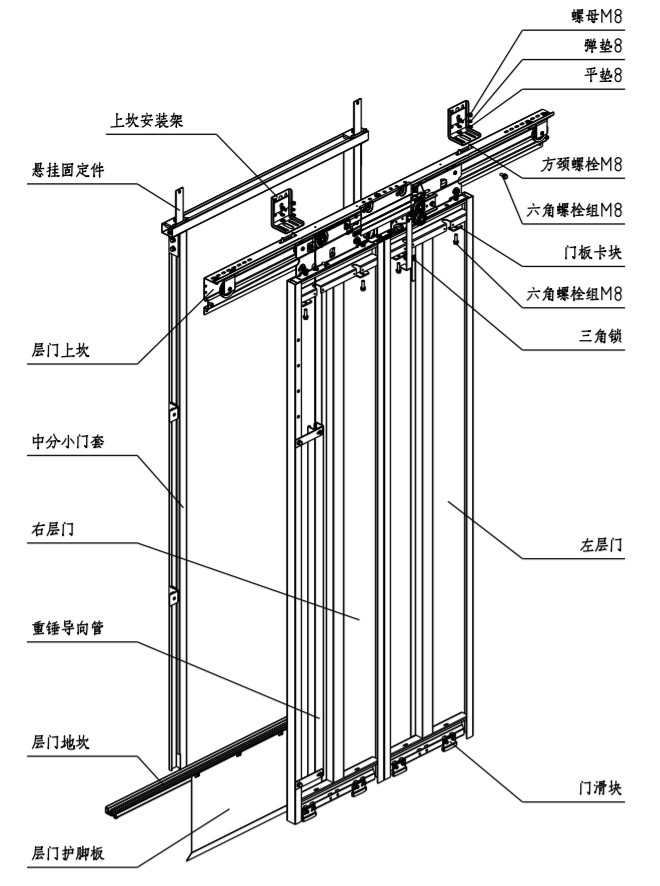

2. Installation af reposdøranordning

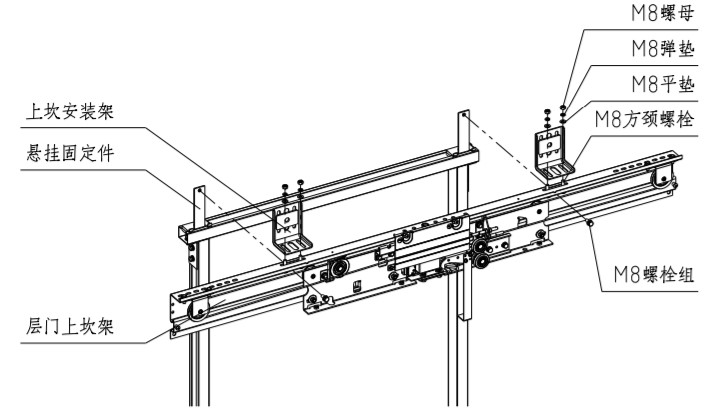

2.1. Juster den øverste karmramme på reposdøren med modhagen i den nederste ende af ophængningsfastgørelsesdelen, og lås den øverste karmramme og ophængningsfastgørelsesdelen på reposdøren med M8*20 boltgruppen.
2.2. Fastgør den øvre karmmonteringsramme på skaktvæggen med ekspansionsbolte eller gennemgående vægbolte. Den øvre karmmonteringsramme og reposdørens øvre karm er forbundet med M8 firkantede halsbolte.
2.3. Juster den øverste karm på reposdøren til venstre og højre, så midten af døren er ensartet, og midten af ind- og udgangen er ensartet.
2.4. Juster den vertikale vinkel på gulvet i etagedørsenheden. Juster den vertikale vinkel på gulvet i etagedørsenheden til ±0,5 mm ved at trække en lodret linje eller tage bildørens karm som reference.
2.5 Efter at have gennemgået hovedparametrene for installation af karmen på følgende etagedøre, skal alle installationsboltene strammes:

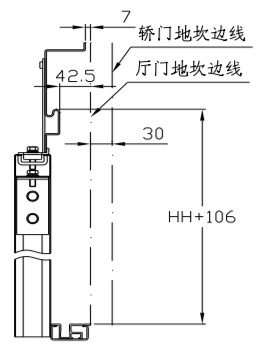

Højde på reposdørens øvre karmramme: Afstanden mellem den øverste overflade af reposdørens øvre karmrammes styreskinne og reposdørens karm er HH+106 mm;
Midten af den øverste karm på reposdøren: Afvigelsen mellem midten af den øverste karm på reposdøren og midten af ind- og udgang er ±1 mm;
Afstanden mellem den øverste styreskinne på etagedøren og bildørens karm: Afstanden mellem den øverste styreskinne på etagedøren og etagedørens karm er 42,5 mm, og afstanden fra bildørens karm er 72,5 mm.
Højde på reposdørens øvre karmramme: Afstanden mellem den øverste overflade af reposdørens øvre karmrammes styreskinne og reposdørens karm er HH+106 mm;
Midten af den øverste karm på reposdøren: Afvigelsen mellem midten af den øverste karm på reposdøren og midten af ind- og udgang er ±1 mm;
Afstanden mellem den øverste styreskinne på etagedøren og bildørens karm: Afstanden mellem den øverste styreskinne på etagedøren og etagedørens karm er 42,5 mm, og afstanden fra bildørens karm er 72,5 mm.
