2-fløjet centeråbning permanent magnetisk synkron døråbner THY-DO-100A
1. Hurtig levering
2. Transaktionen er kun begyndelsen, tjenesten slutter aldrig
3. Type: Døråbner THY-DO-100A
4. Vi kan tilbyde synkrone og asynkrone døråbnersystemer fra BST, NBSL, OULING, ES, YS, HD og andre mærker.
5. Tillid er lykke! Jeg vil aldrig svigte din tillid!
1. Dørmaskinen anvender synkron remtransmission. Synkronremmen er optimeret til reduktion af vibrationer og støj. Synkronremhjulet er lavet af slidstærkt materiale, der har lavere driftsstøj og længere levetid for synkronremmen.
2. Anvendelse af indenlandske og internationale velkendte mærker til elevatordørmaskiner med speciel frekvensomformer, lukket-loop vektorstyringsteknologi. Med den direkte drevne permanentmagnetsynkronmotor er der færre transmissionsenheder, mere pålidelig drift, mindre tab, mere miljøbeskyttelse og energibesparelser samt højere kontrolnøjagtighed.
3. Dørkniven anvender en synkron dørkniv og leveres med en integreret bildørslås. Det er ikke nødvendigt at installere en kofanger på gulvdørsenheden lag for lag, hvilket virkelig realiserer den synkrone åbning og lukning af halldøren og bildøren. Rullelejer er indlejret i hver roterende del og forbundet med stiftakslen. Dørkniven trækker sig fleksibelt tilbage og frigiver kniven uden glidende friktion, ingen slid og vedligeholdelsesfri. Transmissionsmekanismen er polstret af gummi og kører pålideligt uden mekanisk støj.
4. Installationsmetoden for dørmaskinen kan opdeles i lige bjælkeinstallation, montering på stolens tag og montering på forvæggen. Den mest passende installationsmetode kan vælges i henhold til den forskellige stolstruktur, som kunden har designet. Under installationen kan dørmaskinen udføre tredimensionel justering, hvilket er praktisk, enkelt og rimeligt. Dørhængslet er udstyret med en sikkerhedskrog for at forhindre stød og fald, hvilket er sikkert og pålideligt.
Beslag til montering af bilens tag
Forstærket installationsbeslag
Fastgørelsesrør til montering af biltag (valgfrit)

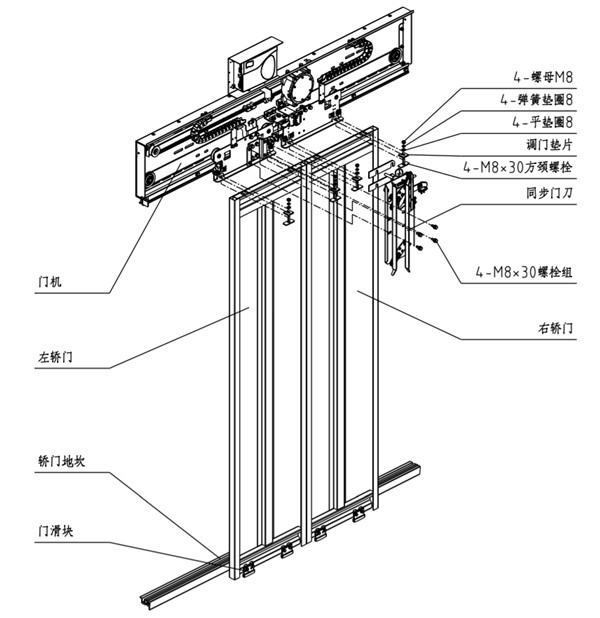

1. Fastgør dørmaskinens forbindelsesstykke på den C-formede rille på stoltaget, og forspænd det med 4 fastgørelsesdele. Fastgør derefter dørmaskinen på dørmaskinens forbindelsesstykke, og forspænd det med 6 M8*20 firkantede halsbolte.

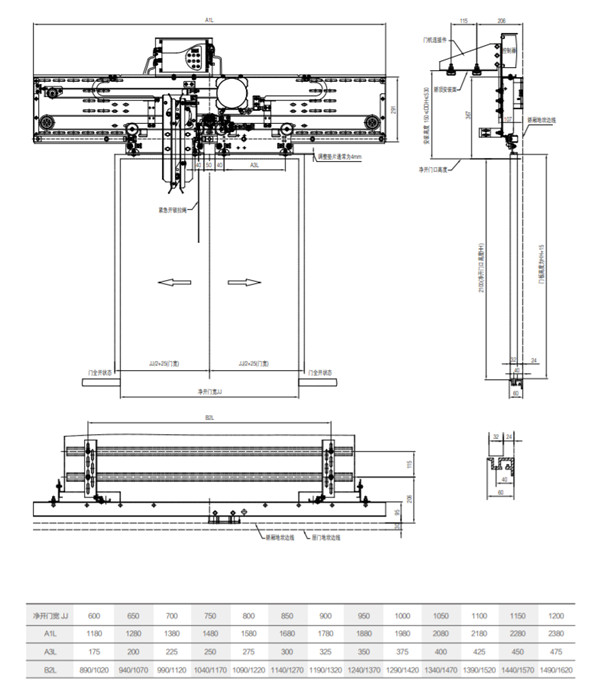

2. Juster højden samt venstre og højre dimensioner på dørmaskinen: juster afstanden mellem føringsskinnens overside og bildørens karm til HH+109 mm (HH er døråbningshøjden) gennem det lange hul på dørmaskinens stik; juster gennem det lange hul på dørmaskinen. Afvigelsen mellem dørmaskinens centrum og døråbningscentrum er ±1 mm (se billede).
3. Juster dørmaskinens bundplades vertikale position: Juster dørmaskinens bundplades vertikale position til ± 0,5 mm ved at trække den lodrette linje eller tage reposdørens karm som reference. Du kan justere dørmaskinens forbindelsesbolte eller dørmaskinens forbindelse. Tilføj afstandsskiver til C-noten for justering.
4. Juster afstanden og paralleliteten mellem dørmaskinens styreskinne og karmen: Brug reposdørkarmen som målestok, og juster afstanden fra enden af dørmaskinens styreskinne til reposdørkarmen til 83, og sørg for, at afstanden mellem de to ender af dørmaskinens styreskinne og reposdørkarmen er den samme.
5. Efter at have gennemgået følgende hovedparametre for installationen af dørmaskinen, skal alle dørmaskinens bolte strammes:
• Dørmaskinens højde: afstanden mellem den øverste overflade af dørmaskinens styreskinne og bildørens karm er HH+109 mm;
• Dørmaskinens midte: Afvigelsen mellem dørmaskinens midte og døråbningsmidten er ±1 mm;
• Afstanden mellem dørens styreskinne og reposdørens karm: Afstanden mellem dørens styreskinne og reposdørens karm er 83 mm.
