2-fløjet centeråbning VVVF asynkron døråbner THY-DO-09XA
1. Hurtig levering
2. Transaktionen er kun begyndelsen, tjenesten slutter aldrig
3. Type: Døråbner THY-DO-09XA
4. Vi kan tilbyde synkrone og asynkrone døråbnersystemer fra BST, NBSL, OULING, ES, YS, HD og andre mærker.
5. Tillid er lykke! Jeg vil aldrig svigte din tillid!
1. Den anvender synkron bæltetransmission, ingen slip, ingen smøring, jævn drift og lavere støj.
2. Den asynkrone dørkniv med integreret bildørlåsefunktion anvendes til installation på dørhængslet.
3. Brug af VVVF-frekvensomformningsstyringsteknologi, pålidelig ydeevne og nem fejlfinding.
4. Ved hjælp af flad motor og S-formet presseskinne er strukturen mere kompakt

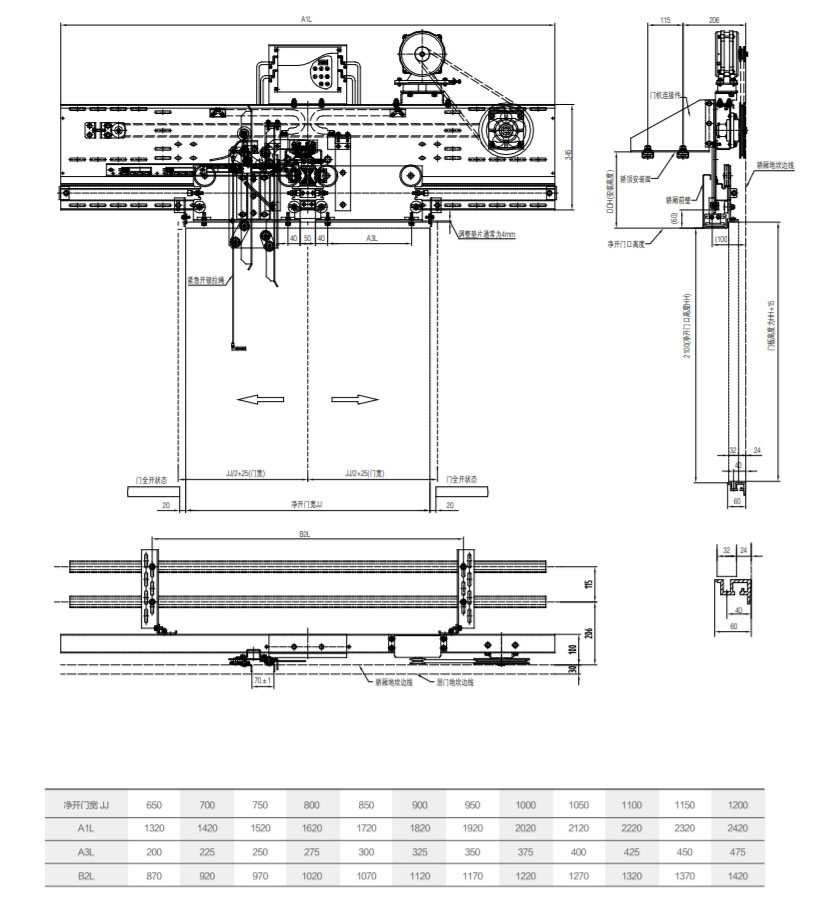

Beslag til montering af bilens tag
Forstærket installationsbeslag
Fastgørelsesrør til montering af biltag (valgfrit)
Bildørlåsen består af to dele: en krogenhed og en fast sædeenhed. For at sikre nøjagtig mekanisk og elektrisk funktion af bildørlåsen kræves følgende justeringer:
1. Når bildøren er helt lukket, er den vandrette afstand mellem låsekrogen og den faste base 20-22 mm, den lodrette indgrebsstørrelse er 13,5~14,5 mm, og den elektriske kontaktopfølgningsmængde er 3-5 mm.
2. Efter justering af størrelsen på låsekrogen og det faste sæde skal afstanden mellem knivbladet og portkuglen justeres. Når entré- og bildørene er helt lukkede, er bildørens knivblad 8 ± 1 mm væk fra entrédørens karm, entrédørens spark er 8 ± 1 mm fra bildørens karm, og dørknivens bevægelige blad er 7-8 mm væk fra entrédørens karm.
3. I den justerede tilstand, når kontakten lige har rørt ved eller er ved at blive afbrudt, er den lodrette indgrebsmål mellem låsekrogen og fastgørelsesbasen 10 ± 0,5 mm.

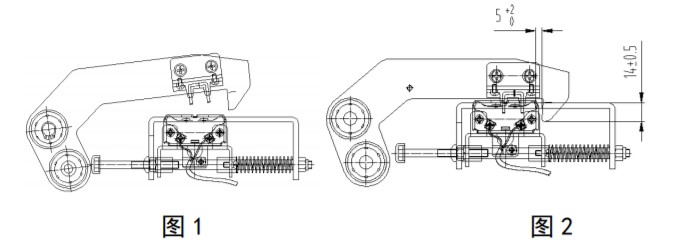

4. Når døren åbnes normalt, bevæger låsekrogen sig cirka 15 mm i døråbningsretningen med bildøren først, den elektriske verifikationskontakt afbrydes, og låsekrogens lodrette indgrebsstørrelse med den faste base på 13,5~14,5 mm forbliver uændret, se figur 1 nedenfor. Hvis dørknivens bevægelige blad på dette tidspunkt berører målsparket på hallporten, dvs. i nivelleringsområdet, begynder låsekrogen at låse op, og døren åbner normalt, se figur 2 nedenfor. Hvis dørknivens bevægelige blad ikke kan røre hallportens målsparke, dvs. i det ikke-nivellerende område, kan låsekrogen ikke låses op, bildørens lås sidder fast, og døren kan ikke åbnes.
4. Når døren er lukket normalt, er låsekrogen i åben tilstand og bevæger sig med bildøren til den position, hvor døren er ved at blive lukket, som vist i figur 1 nedenfor. På dette tidspunkt lukker halldøren et skridt før bildøren og fortsætter derefter med at lukke. Halldørskuglen kan ikke drive bildørens låsekrog, og låsekrogen falder. På dette tidspunkt er den vandrette afstand mellem låsekrogen og det faste sæde 5-7 mm, og den lodrette maskevidde er 13,5-14,5 mm, og kontaktafbryderen tændes på dette tidspunkt, se figur 2 nedenfor. Fortsæt med at lukke døren igen, låsekrogen er på plads. Hvis størrelsen på låsekrogen og fastgørelsesbasen ikke når standardkravet på 7 mm, kommer kontakten på låsekrogen ikke i kontakt med kontaktafbryderen på boltenheden, og den elektriske kontakt kan ikke føres på dette tidspunkt, som vist i figur 3 nedenfor.
