Infrarød elevatordørdetektor THY-LC-917

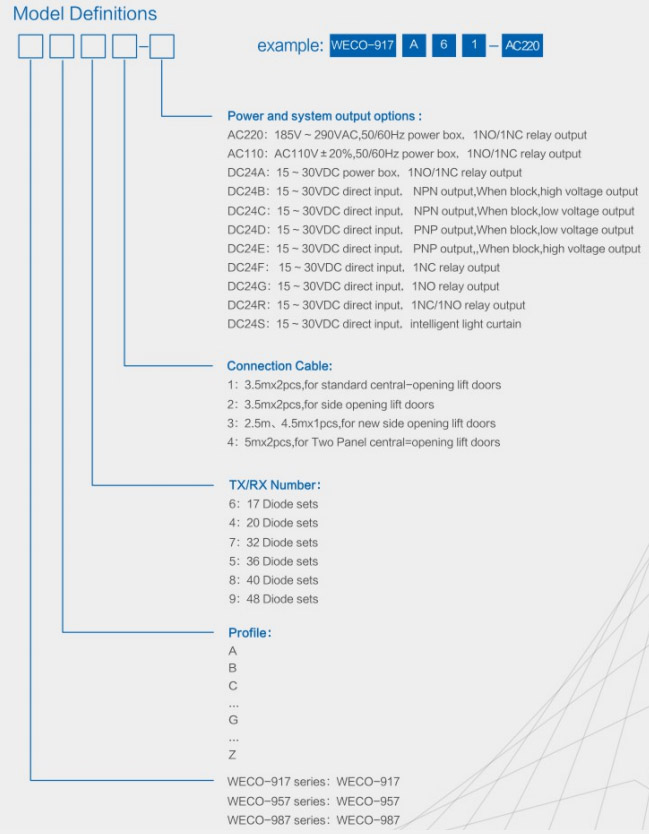

| Produktnavn | Elevator lysgardin |
| Åben vej | Sideåben eller centeråben |
| Spænding | AC220V, AC110V, DC24V |
| Antal dioder | 17, 32 |
| Antal bjælker | 94-33 Bjælker, 154-94 Bjælker |
1. Med selvkontrolfunktion, konventionel strømboksudgang og selvkontroludgang
2. Bestået tyske TÜV-test og overholder relaterede internationale standarder
3. Dvalefunktion, forlænger produktets levetid
4. Anvend ny teknologi, PCB med stærk korrosionsbestandighed og stærk felttilpasning, stabil og pålidelig
5. Smukt udseende design, nem installation, egnet til de fleste mærkeelevatorer
6. Avanceret teknik og udstyr, pålidelige SMT-overfladepolstringsteknikker
7. Valgfrit for brugere at vælge NPN/PNP-udgang (transistorudgang) uden strømforsyningsboks
Elevatorlysgardin er en sikkerhedsanordning til beskyttelse af elevatordøren, der er fremstillet efter princippet om fotoelektrisk induktion. Den er egnet til alle elevatorer og beskytter sikkerheden for passagerer, der går ind og ud af elevatoren. Elevatorlysgardinet består af tre dele: infrarøde sendere og modtagere installeret på begge sider af elevatorstoldøren og specielle fleksible kabler. Af hensyn til miljøbeskyttelse og energibesparelser har flere og flere elevatorer udeladt strømforsyningsbokse. Nogle mærker af lysgardiner er nødt til at bruge strømforsyningsbokse på grund af deres dårlige immunitet over for elektromagnetisk interferens. Men med populariseringen af konceptet med grønne elevatorer er lysgardiner uden strømforsyningsbokse blevet en trend. Fordi processen med at konvertere 220V til 24V uundgåeligt vil tabe en masse energi.
THY-LC-917 lysgitteret er udstyret med et CPU-styret dynamisk scanning-LED-lysgitter på det konventionelle lysgitter. Den båndformede tofarvede LED viser lysgitterets beskyttelsesområdes tilstand, så lysgitteret har en mere visuel effekt på den normale beskyttelsesfunktion. Mere human.

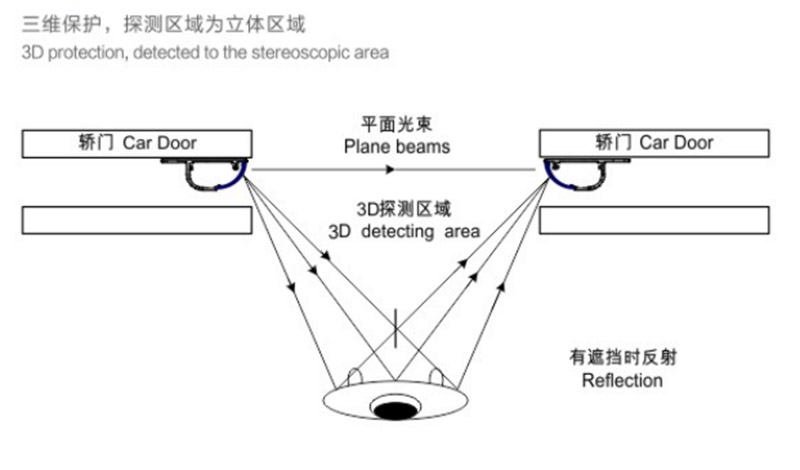

Der er adskillige infrarøde emitterende rør i lysgitterets emitterende ende. Under styring af MCU'en tændes emitterende og modtagende rør i rækkefølge, og lyset, der udsendes af ét emitterende hoved, modtages af flere modtagende hoveder for at danne en flerkanalsscanning. Gennem denne kontinuerlige scanning af bildørsområdet fra top til bund dannes et tæt infrarødt beskyttelseslysgardin. Når en af strålerne blokeres, da den fotoelektriske konvertering ikke kan udføres, vurderer lysgitteret, at der er en forhindring, og udsender derfor et afbrydelsessignal. Dette afbrydelsessignal kan være et kontaktsignal eller et højt og lavt niveau signal. Når styresystemet modtager signalet fra lysgitteret, udsender det straks døråbningssignalet, og bildøren stopper med at lukke og åbner i omvendt rækkefølge. Elevatordøren kan lukkes normalt, efter at passagerer eller forhindringer har forladt advarselsområdet, for at opnå formålet med sikkerhedsbeskyttelse. Undgå ulykker med personer, der sidder fast i elevatorer.
1. Mobil installation af sender og modtager
Mobil installation af lysgitteret refererer til installation og brug af lysgitterets sender, modtager eller en af disse, der er fastgjort på bildøren og bevæger sig med bildøren. Under normale omstændigheder er senderen og modtageren fastgjort på bildørens foldekant.
Installationsmetoden for sidedøren er at fastgøre lysgitteret på elevatorstolen og stoldørens foldekant med skruer.
Installationsmetoden for den midterste delte dør er at fastgøre lysgitteret på elevatorstoldørens foldekant med skruer.

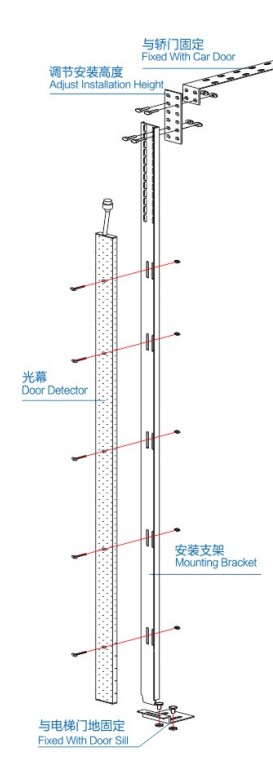

2. Fast installation af sender og modtager
Fast installation af lysgitteret refererer til installation og brug af lysgitterets sender og modtager, der er fastgjort i enden af bildørens karm via en fast beslag. Senderen og modtageren kan ikke bevæge sig med bildøren.
