Permanent magnetisk synkron gearløs trækmaskine THY-TM-K200

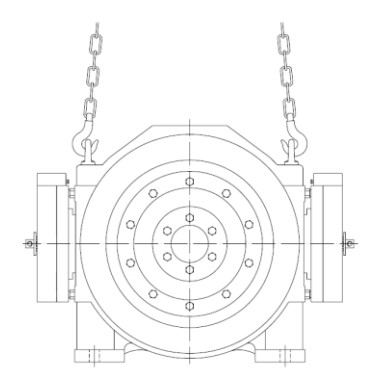

Løftediagram
| Spænding | 380V |
| Rebning | 2:1/4:1 |
| Bremse | DC110V 2×1,3A |
| Vægt | 350 kg |
| Maks. statisk belastning | 4000 kg |
1. Hurtig levering
2. Transaktionen er kun begyndelsen, tjenesten slutter aldrig
3. Type: Trækkraftmaskine THY-TM-K200
4. Vi kan tilbyde synkrone og asynkrone trækkraftmaskiner fra TORINDRIVE, MONADRIVE, MONTANARI, FAXI, SYLG og andre mærker.
5. Tillid er lykke! Jeg vil aldrig svigte din tillid!
Design og produktion af THY-TM-K200 permanentmagnet synkron gearløs elevatortrækmaskine overholder "GB7588-2003-Sikkerhedskode for elevatorproduktion og -installation", "EN81-1: 1998-Sikkerhedsregler for elevatorkonstruktion og -installation", "GB/ De relevante regler i T24478-2009-Elevatortrækmaskine". Trækmaskinen består af en permanentmagnet synkronmotor, et trækhjul og et bremsesystem. Ved hjælp af højtydende permanentmagnetmaterialer og en speciel motorstruktur har den karakteristika som lav hastighed og stort drejningsmoment. K-serien har en ydre rotorstruktur, og bremsesystemet er en blokbremsestruktur. Trækhjulet og bremsehjulet er koaksialt fast forbundet og direkte installeret på motorens akselforlængende. Bremsen er udstyret med en mikroafbryder til at overvåge bremsesituationen. Når bremsen åbnes, lukkes mikroafbryderens normalt åbne kontakt. Den er egnet til elevatorer med maskinrum og elevatorer uden maskinrum. Trækforholdet er 2:1 og 4:1, den nominelle belastning er 630 KG ~ 1150 KG, den nominelle hastighed er 0,5 ~ 2,5 m/s, og trækskivens diameter kan være 400 mm og 450 mm. Hver trækmaskine gennemgår streng kvalitetskontrol, før den forlader fabrikken, for at sikre produktets kvalitet og ydeevne.
1.Installation af trækmaskine
• Før du installerer trækmaskinen, skal du sikre dig installationsrammens og fundamentets styrke.
• Brug venligst hejseringen eller hullet på trækmaskinens hus, når du hejser trækmaskinen.
• Sørg for at løfte lodret, og vinklen mellem de to kroge skal være mindre end 90°.
• Trækkraftmaskinens installationsplan skal være plant, og der skal være tilsvarende vibrationsreducerende foranstaltninger.
• Det ophængte stålwire og den tilsvarende last skal passere lodret gennem trækskivens midterplan.
• Sørg for, at overfladen på rammen, hvor trækmaskinen er installeret, er plan, og at den maksimalt tilladte afvigelse er 0,1 mm.
• Håndhjulet til maskinrummet er placeret nederst til venstre på bagsiden af hovedenheden. Vær opmærksom på rammens indgreb.
• Boltene til fastgørelse af trækmaskinen er af størrelsen udstyret med fodhuller, og der anvendes bolte med en styrke på 8,8.
• Normalt er trækkraftmaskinen udstyret med en anti-springstang og et beskyttelsesdæksel. Nulstil den efter montering af stålwiren.
2.Fejlfinding af trækkraftmaskine
• Idriftsættelsen af trækmaskinen skal udføres af professionelle og uddannede teknikere.
• Trækkraftmaskinen kan vibrere under fejlfinding. Fastgør trækkraftmaskinen pålideligt inden fejlfinding.
• For at trækkraftmaskinen kan køre problemfrit, skal du indstille omformeren i henhold til dataene på typeskiltet og udføre selvlæring.
• Hvis selvlæringsfunktionen anvendes, skal stålwiren frakobles, og bremsen skal aktiveres og fungere normalt.
• Encoderens oprindelse skal selvlære mindst tre gange, og afvigelsen af den selvlærende vinkelværdi skal være inden for 5 grader.
3.Trækkraftmaskine kører
• Kør venligst fremad- og baglæns rotation ved lav hastighed (inspektionshastighed) først for at bekræfte, om systemet fungerer normalt.
• Kør venligst med variabel hastighed i en bestemt periode, mens du overvåger, om driftsstrømmen er inden for et rimeligt område.
• Når elevatoren kører med den nominelle elevatorhastighed, kan justeringen af stolkomforten indstilles i henhold til de tilsvarende parametre for inverteren.
